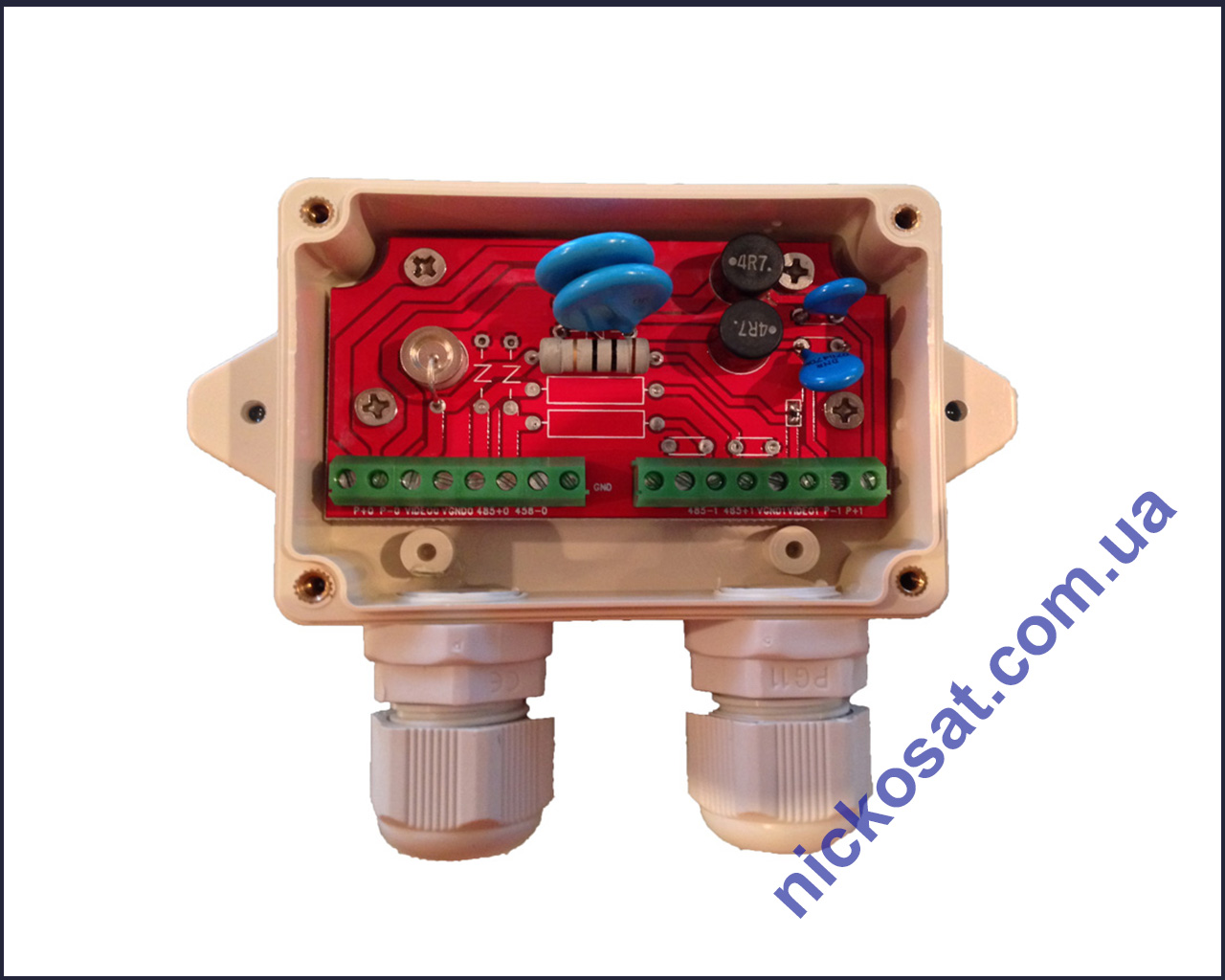

SM-402
- Производитель Intervision
Описание
Защита видеосигнала и питания 12В для уличных видеокамер с потреблением до 5А. Предназначена для защиты оборудования от сильных электростатических зарядов, наводимых на линии связи грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками, а так же защита от длительных перенапряжений в линии. Защита обеспечивается путем шунтирования наводимых паразитных электростатических зарядов на шину заземления.Уличное исполнение,защита IP-67,гермовводы,прочный пластиковый корпус.
Монтаж и эксплуатация
Устройство подключается в разрыв видеосигнала (коаксиальной линии) и питания (двухпроводная линия), рядом с защищаемым устройством. Направление подключения и полярность имеет значение и указано на корпусе прибора (Cable – к линии связи, Device – к защищаемому прибору).
| ЗАЩИТА ВИДЕОСИГНАЛА | |
| Количество ступеней защиты: | 2 |
| Диапазон частот | 10 - 10 Гц |
| Неравномерность частотной характеристики (10 - 10 Гц) | не более 1 дБ |
| Пороговое напряжение срабатывание защиты | 3,5 В |
| Время срабатывания | не более 200 нс |
| Допустимый импульсный 10/1000 мкс ток зазряда в линии | 100 А |
| ЗАЩИТА ПИТАНИЯ | |
| Количество ступеней защиты | 3 |
| Напряжение питания | (10 - 14,3) В |
| Ток нагрузки и тип установленого предохранителя | не более 1 А |
| Пороговое напряжение срабатывание/востановление | 14,6/14,1 B =+/-2% |
| Время срабатывания | не более 200 нс |
| Ток потребления схемы защиты в рабочем режиме | не более 30 мА |
| Диапазон рабочих температур | –40 ... + 50°С |
